マシニング用加工治具の製造例
市販のマシニングセンタに搭載する加工治具です。
クーラントタンクユニット等、各種周辺装置の製作・取付を含む、
セットアップ工事についても対応可能です。
油圧／空圧クランプ　どちらも対応可能（用途により応相談）
本機周辺装置製作可能
クーラント装置／集塵機／その他ユニット取付
油空圧配管／クーラント配管
デバッグ対応可能
　

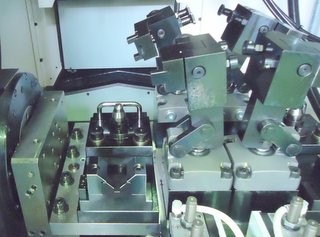

◆立型M/C用治具
立型マシニングセットアップ

A軸円テーブル治具載せ
加工後のワーク払出装置付き
クーラントタンク製作
　

　
◆横型M/C用治具
アルミワーク用
油圧クランプ
◆専用機用段替治具
6スピンドル加工機用治具

鋼材ワーク用
油圧クランプ
◆治具製造実績例


搭載マシニング

本機改造

ワーク素材

備考

その他の
実績例
（抜粋）

 吉良 #30立型 有 鉄 鍛造 新設機治具搭載
オークマ #40立型 無 アルミ 治具製作後メーカー送付
オークマ #40立型 有 アルミ 既設機治具交換
滝沢 #40立型 有 鉄　鍛造 既設機治具交換
オークマ #40横型 無 鉄　鍛造 新設機治具搭載
日平 #40立型 有 鉄　鍛造 既設機治具交換
オークマ #40立型 無 鉄　鍛造 治具改造
ファナック #30立型 有 鉄　鍛造 新設機治具搭載
森精機 #40横型 無 鋳物 治具製作後メーカー送付
吉良 #30立型 有 鉄　鍛造 新設機治具搭載
OKK #40立型 有 アルミ　ケース 既設機治具交換
OKK #40横型 有 アルミ　ケース 既設機治具交換
森精機 #40横型 無 鋳物 治具製作後メーカー送付
ファナック #30立型 無 鉄　鍛造 段替治具　(※輸出)
吉良 #30立型 無 鉄　鍛造 段替治具
滝沢 #40立型 有 鉄　鍛造 既設機治具交換
大隈豊和 #40立型 有 鉄　鍛造 既設機治具交換
ツガミ #40立型 有 鉄　鍛造 新設機治具搭載
